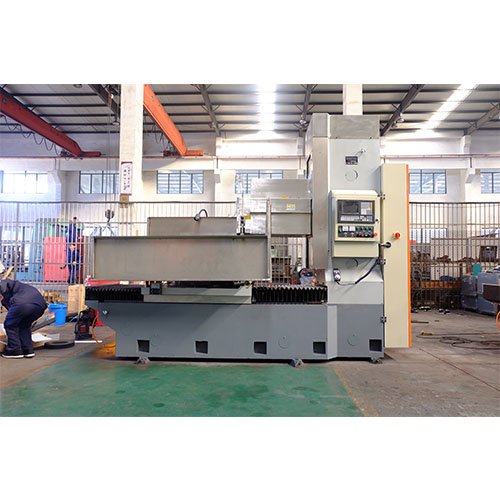

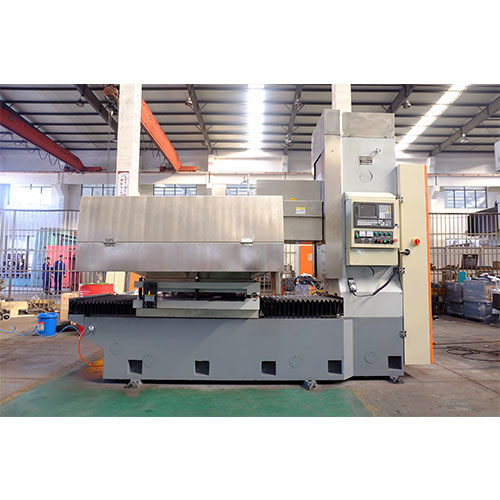

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整(zheng)體結構(gou)穩重緊(jin)湊、精度高、性能可(ke)靠、制造工藝好(hao)，操(cao)作(zuo)方便。
18072822299
適用·范圍
● 采(cai)用(yong)砂輪周邊磨削，工件(jian)上(shang)下兩平(ping)面均可獲得高(gao)精(jing)度平(ping)行度、尺寸精(jing)度和工件(jian)表面粗糙度。
● 適合圓(yuan)臺平(ping)面(mian)磨削，本機(ji)主要磨削直徑φ2050范圍(wei)內(nei)的(de)圓(yuan)形端面(mian)、平(ping)面(mian)加工件（根(gen)據需要可定制)。
● 適用磨削環形零件(jian)(jian)，適用于鋸片廠(chang)(chang)、軸承廠(chang)(chang)、汽配廠(chang)(chang)、陶瓷(ci)密封件(jian)(jian)廠(chang)(chang)、摩擦片廠(chang)(chang)、活塞廠(chang)(chang)、發動機(ji)廠(chang)(chang)、工(gong)具廠(chang)(chang)和一般機(ji)械廠(chang)(chang)的產品車間和工(gong)具車間，磨削加工(gong)精密零件(jian)(jian)。
產品·特點
磨頭結構
磨頭采(cai)用(yong)靜壓(ya)結構，克服了軸(zhou)(zhou)(zhou)承啟(qi)動和(he)停(ting)止(zhi)時出現(xian)(xian)的(de)干摩擦造成(cheng)的(de)軸(zhou)(zhou)(zhou)與軸(zhou)(zhou)(zhou)承磨損現(xian)(xian)象，提(ti)(ti)高(gao)(gao)(gao)了主軸(zhou)(zhou)(zhou)的(de)使用(yong)壽命及精度保(bao)持性(xing)(xing)；當主軸(zhou)(zhou)(zhou)啟(qi)動后，依靠淺腔階梯(ti)效應(ying)形成(cheng)較大(da)的(de)動壓(ya)承載(zai)力，大(da)大(da)地提(ti)(ti)高(gao)(gao)(gao)了主軸(zhou)(zhou)(zhou)剛度；高(gao)(gao)(gao)壓(ya)油膜(mo)的(de)均化作(zuo)用(yong)和(he)良好(hao)和(he)抗振性(xing)(xing)保(bao)證了主軸(zhou)(zhou)(zhou)具有很高(gao)(gao)(gao)的(de)旋轉(zhuan)(zhuan)精度和(he)運(yun)轉(zhuan)(zhuan)平(ping)穩(wen)性(xing)(xing)。（11）KW電機驅動，最(zui)高(gao)(gao)(gao)轉(zhuan)(zhuan)速1450rpm。設(she)備采(cai)用(yong)高(gao)(gao)(gao)速（CBN）砂(sha)輪加工兩(liang)端(duan)面(mian)，提(ti)(ti)高(gao)(gao)(gao)端(duan)面(mian)光潔度。（砂(sha)輪可根(gen)據(ju)用(yong)戶需求定(ding)制）
機床重要零部件
機床重要零部件(jian)，均(jun)采用品(pin)牌廠家(jia)產品(pin)，質(zhi)量可靠，易于(yu)維護。如導軌用德國力士(shi)樂品(pin)牌，臺灣絲桿，進口電器，海利普變頻器等等。
鑄件材料
鑄(zhu)件采用375HT材料，材質好，強(qiang)度高(gao)，床(chuang)身立柱均采用二次回火處理，消(xiao)除內應力，延長(chang)機床(chuang)壽命(ming)，以確保高(gao)精度，高(gao)剛(gang)性(xing)，延長(chang)機床(chuang)壽命(ming)。
床身立柱
床身立柱均用進(jin)(jin)口(kou)加(jia)(jia)(jia)工(gong)中心和進(jin)(jin)口(kou)龍門加(jia)(jia)(jia)工(gong)中心加(jia)(jia)(jia)工(gong)，高精的加(jia)(jia)(jia)工(gong)設備(bei)和加(jia)(jia)(jia)工(gong)工(gong)藝保證了精度。
電氣采用獨立電柜
電氣采用獨(du)立電柜(ju)，獨(du)立操(cao)縱臺，自(zi)主研發(fa)的數控系統控制，可實現自(zi)動(dong)控制，自(zi)動(dong)完成循環磨削，自(zi)動(dong)檢(jian)測對刀，自(zi)動(dong)分辨、自(zi)動(dong)補償，操(cao)作簡單方便。
裝置結構
橫向進給及垂(chui)(chui)直(zhi)進給裝置，由伺服電機（≥10N.m）、減速機構、滾珠(zhu)絲杠、直(zhi)線導軌。其中(zhong)垂(chui)(chui)直(zhi)軸(zhou)有(you)制(zhi)動或自鎖裝置，并配有(you)光柵(zha)尺絕對坐標定位(wei)。
設置潤滑點
磨床各導(dao)軌處均(jun)設置潤滑點，由電動潤滑泵進行潤滑。為工作臺配備獨立供油箱，進、回管(guan)路通過拖(tuo)鏈合理布局。
芯線圈設計

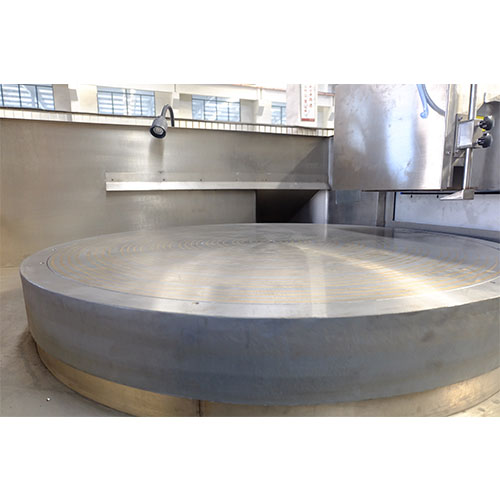

電磁(ci)(ci)吸盤(pan)采用銅芯線圈設計(ji)，表面花盤(pan)采用同(tong)心(xin)圓(yuan)并(bing)割花設計(ji)，客戶(hu)也可定制花盤(pan)。表面磁(ci)(ci)力均勻，并(bing)配備(bei)了(le)自動(dong)充退磁(ci)(ci)裝置，具有磁(ci)(ci)力可調、失(shi)磁(ci)(ci)保護(hu)等功能。
不變形，精度高
加(jia)工產(chan)品不變形，精度高，工件厚(hou)度差距保持(chi)在 0.01mm以內(nei)，具體詳(xiang)見產(chan)品參數表。
技(ji)術·規(gui)格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
